风电场一般选用0.75~1.5MW、0.69KV、50HZ风力发电机组，采用两级升压方式。每台风电机配置一台0.69KV/35KV风力发电专用组合式变压器，将风电机电压由0.69KV升高至35KV。风力发电用组合式变压器的作用是将风力发电机发出的0.69KV电能经过升压变为35KV，再通过地埋电缆或架空线路输送到风电场升压站。

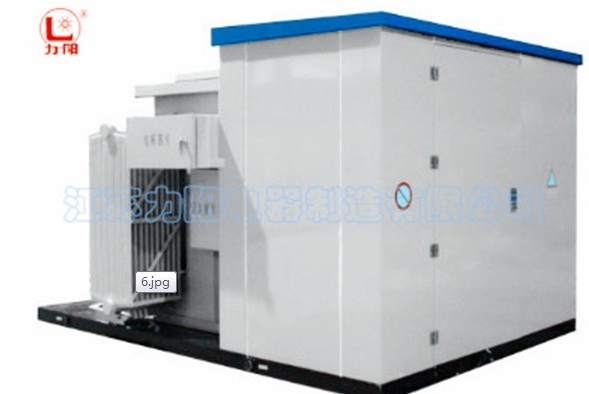

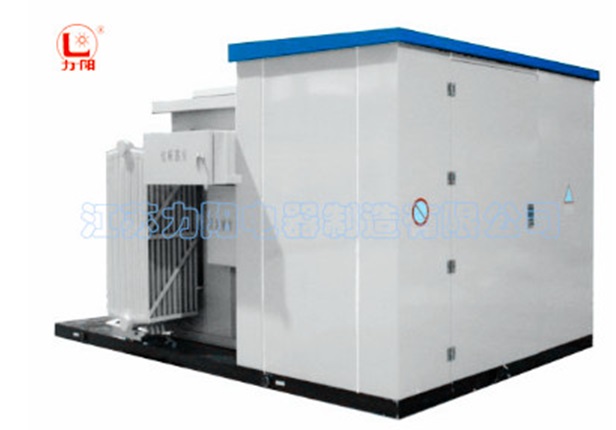

ZGS-FD系列组合式变压器产品为我公司专门为新能源发电设计开发的产品。该风力发电专用组合式变压器，是集箱变底座、升压变压器、高压开关室、低压开关室等于一体的成套升压变电站。电器设备有变压器、低压开关柜、高压负荷开关、高压熔断器、高压带电显示器等。高压负荷开关、高压熔断器置于变压器油箱之中，与变压器器身共箱。油箱采用全密封结构，配有油温控制器、油位计、压力表等元件以监测变压器运行状况。采用插拔型干式熔断器，熔丝与变压器油分离，熔断后不影响变压器油的性能。整体外形尺寸较小，行业内成为“风力美变”。它是针对风力发电的特殊使用要求而开发出的一种新型组合式变压器，具有成套性强、便于安装、施工周期短、运行费用低、结构强度高、防腐性能强等优点，完全适用于自然条件比较恶劣的海滩、草原、荒漠等运行环境。

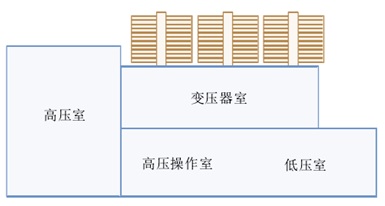

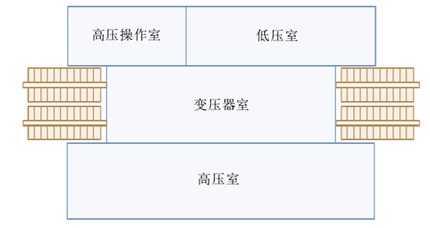

风力发电用组合式变压器结构分为变压器本体、高压室、低压室、综合室（包含测控装置、负荷开关和熔断器等）四大部分组成，可按“目”字型、“品”字型或“L”型排列，体积小、结构紧凑、起吊平稳。

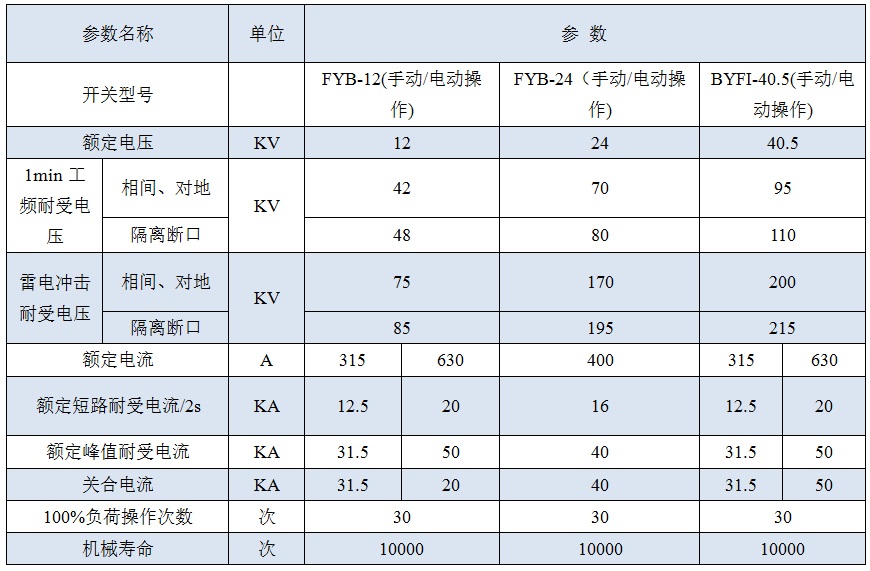

风力发电用组合式变压器高压侧采用终端型或环网型负荷开关（可带电动操作）加熔断器保护，负荷开关和熔断器安装在变压器油箱内，采用全密封结构，利用变压器的绝缘油作为绝缘介质和散热介质，整体上具有结构紧凑、散热性能好等优点。

风力发电用组合式变压器高压室内门加装电磁锁和带电显示器，当高压侧带电时高压室门不能打开，高压室外门加装机械锁，负荷高压产品五防要求，保证人身安全。

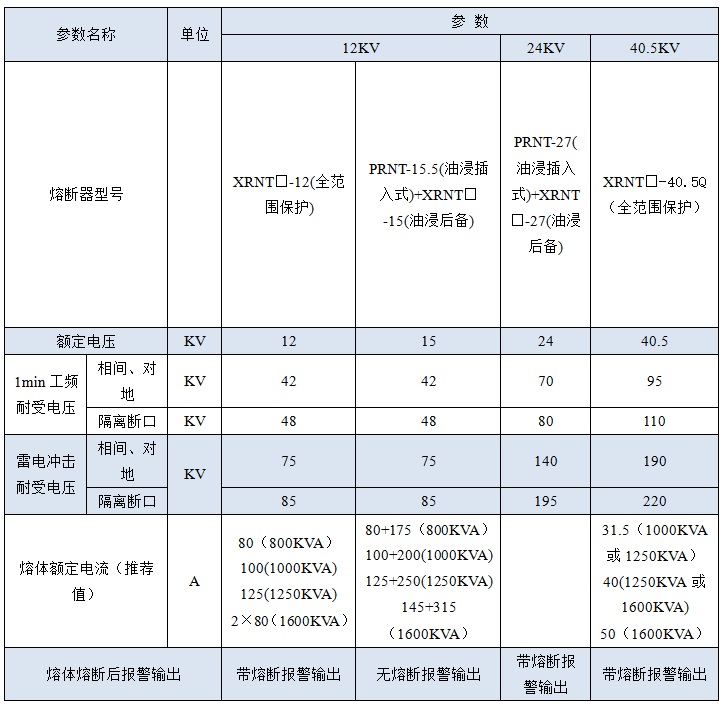

10KV级组合变保护
由高压后备限流保护熔断器与插入式过载保护熔断器串联使用，对变压器提供全范围保护。高压限流保护熔断器作为变压器的短路保护，插入式过载保护熔断器作为变压器及其他电力设备过载及小故障短路电流的保护。也可选用新型的全范围保护高压限流熔断器。

35KV级组合变保护
采用一种新型的全范围保护用高压限流熔断器，它能够可靠地开断引起熔体熔化的电流至额定开断电流之间的任何故障电流，它是利用限流式熔断器具有较高分断能力，而非限流式熔断件却具有较好的小电流保护特点，结合两种熔断件的不同特点，组合为一体获得全范围开断的良好性能。

风力发电用组合式变压器高压侧出线采用高压干式套管支撑铜母线结构，可方便多根电缆线连接。对于10KV组合式变压器，高压侧出线根据用户的要求可采用高压套管，单通或双通，肘形电缆头组合全绝缘结构。低压侧出线可直接出线或按用户要求配置低压出线方案。

风力发电用组合式变压器箱变门采用防风型结构，箱体上所有的门向外开，开启角度不小于90度，并设有定位装置。门采用密封措施，具有缓冲、防雨、防堵、防锈和防破坏等功能。

风力发电用组合式变压器箱体为密封防盗结构，采用隐蔽式高强度螺栓及耐油橡胶垫圈密封箱盖，整个箱体无外露可拆卸螺栓。

风力发电用组合式变压器箱体采用特殊工艺处理，具有良好的防腐能力，能有效防止风沙和沿海盐雾的侵蚀。

在维修变压器之前必须断电，严禁在带电的箱体上进行维修。

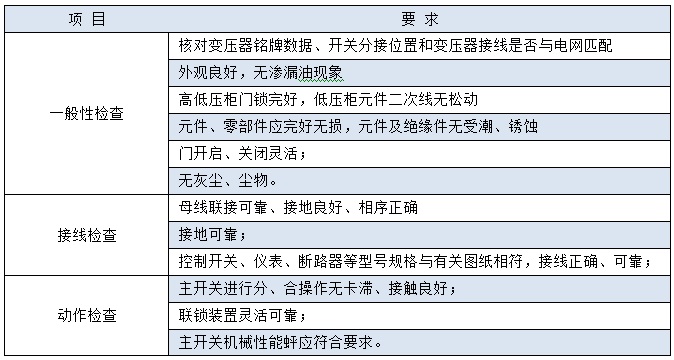

1、经常性的检查事项：

1.1检查信号和指示是否正常；

2、每年的检查维护事项：

2.1检查一、二次回路连接点是否松动、过热；

2.2套管：套管应保持干净，定期将绝缘子擦干净，仔细检查套管有无碎裂，如果有必须及时调换。

2.3端子：检查接线端子紧固程度，如发现松弛，必须用扳手缓慢地紧固以保持接触良好。

2.4法兰接法：必须检查密封垫压紧程度，如发现松弛则应用扭矩扳手将法兰的螺母再紧固一次，紧固时力求均匀。

2.5高低压开关仓：定期检查组合高低压开关仓内部的所有操作部件。检查所有的表针和附件，是否能正常工作。应及时修理或更换被损坏或有故障的部件。

2.6变压器油：正常运行条件下，不需要作油样试验。但如发现潮气侵入现象（如绝缘子破碎等）则必须从放油阀处取样进行测试。

2.7放油和注油：若油位低于警示油位线，应对组合变压器进行注油。注油前必须先操作压力释放阀，释放油箱内可能存在的压力，打开高压仓内的注油管塞子，注入相同牌号的变压器油，注油完毕后，将注油塞旋紧。放油和取油样只需打开放油阀。在注油和放油过程中，应特别小心，避免夹带气泡。组合变压器在充油和再送电之前的时间间隔应足够长，以保证

2.8用兆欧表检查相间、对地的绝缘观察是否有损伤、老化；

2.9变压器若为油浸式，每年应按规定至少进行一次抽样分析检查；

2.10清除灰尘、异物；

2.11做好各项检查记录。

3、检修与注意事项

当发现有不正常现象或某一部分不正常时，必须停电检修或更换，检查时必须断开上级电源，并挂上可靠的接地线，确认无电时，才能进入检修。

用户订货需提供以下资料：

（1）变压器的型号和规格；

（2）高、低压回路主接线方案图；

（3）电器元件相应技术要求；

（4）外壳颜色：无特殊要求，由制造厂确定；

（5）备品、备件的名称、数量；

（6）如客户其他要求可在订货时面洽。

（1）自合同签订之日起，义务为买方提供售中 、售后服务，在产品制造过程中欢迎买方前来我公司会审和监制。

（2）专人免费对用户进行技术培训。

（3）已通过ISO9001质量认证，此体系对售后服务有完整的规定，我公司严格按此标准执行。
●指导安装并负责调试。
●设备质保一年。终生提供配件及维修服务，维修和零配件只收取成本费。
●公司以“用心服务、尽善尽美、悉查客户需求、超越客户期待”为服务宗旨。维修服务人员对用户进行服务，必须对完成的维修任务、解决问题的方法做出详细的记录，并将用户意见反馈至公司，对服务人员的工作质量实行严格的考核。
●公司定期回访用户，进一步提高用户操作和维护设备的水平。


（4）无论是在质保内或质保期外，承诺在接到用户通话后，5分钟内作出明确答复，或省内24小时（省外48小时）内到达买方，并做到故障不排除维修人员不撤离现场。

（5）专职的售后服务团队，对用户提出的服务要求作出快速反应。
